2016年斯伦贝谢收购卡麦龙国际公司,并将其旗下阀门业务纳入斯伦贝谢中游生产体系。GENERAL VALVE®将军阀是由约瑟夫·海宁(Joseph Heinen)于1926年发明的第一代旋塞阀,经过多年的更新换代,于1952年9月获得专利。由于它的突出性能,至今仍是阀门业务中重要的产品之一。

主要技术特点

1

双关断泄放,上下游独立关断

传统双关断泄放系统需要两个阀门和一根管组成,管上安装的泄压阀用于泄放并验证阀门密封性。但一台将军阀即可实现传统阀组的双关断泄放功能,实现上下游独立关断和验证密封性。

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖

传统双关断泄放系统

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖

将军阀:真正的双关断泄放阀门


2

独特的操作器和密封滑片设计,

实现开关无摩擦和强制密封

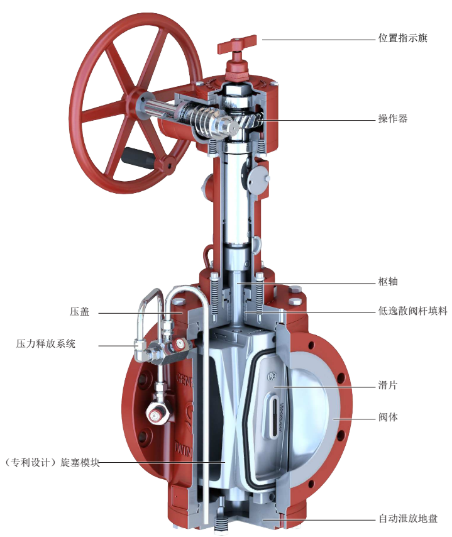

操作器护套导槽、滚珠、上下阀杆与L形轨道相互配合,使得旋塞运动分为先提升、后旋转或者先旋转、后向下两个动作。

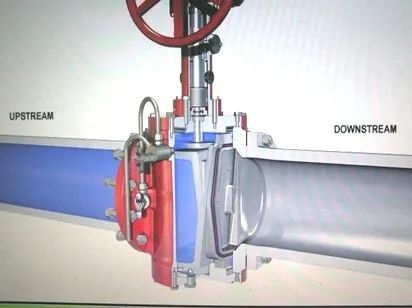

打开阀门时,旋塞向上提升,密封滑片缩回,密封滑片与阀体密封面脱离,消除了密封面之间的摩擦,极大地延长了阀门的使用寿命。


关闭阀门时,旋塞向下运动,推动密封滑片压紧阀体密封面。因此,可不依靠管线压力实现上、下游独立的零泄漏强制密封。

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖
前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖


3

可靠的软密封粘接和软密封保护

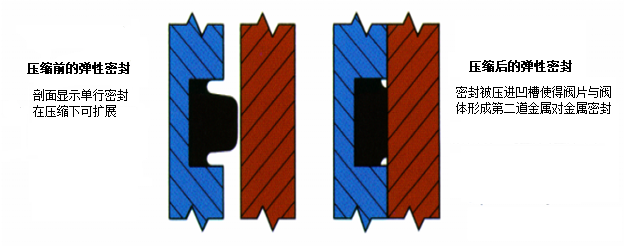

阀门软密封与金属滑片采取独有的热熔粘接技术,使滑片软密封持久耐用。金属滑片防止软密封过压缩,并起到防火密封作用。

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖


4

热释放系统及阀门泄漏检测,

保证作业安全和密封可靠

将军阀可自动释放环境温度引起的阀腔超压,保证阀门操作轻松、运行安全。同时,手动检漏阀可在线对阀门的密封完整性进行实时检测,验证上下游的绝对关断。

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖


5

现场在线维修简单方便

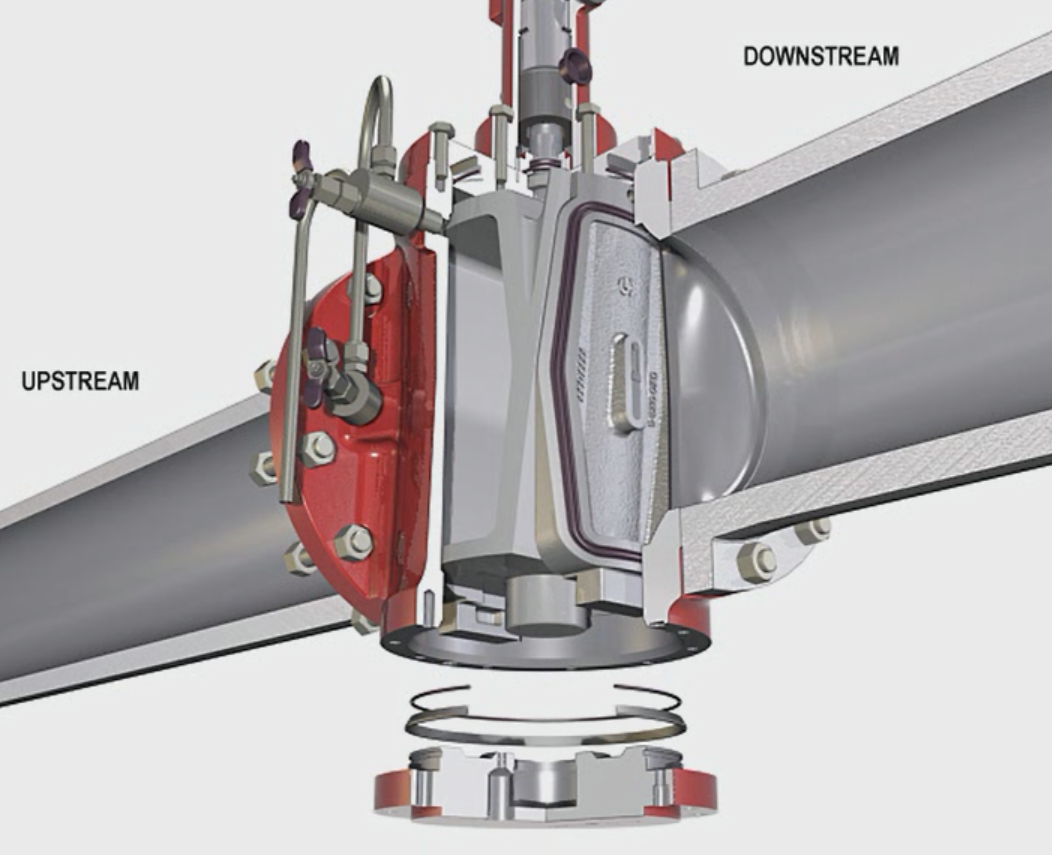

通过简单地拆除阀盖或底盘,无需从管线上拆下阀门即可从顶部或底部对所有部件进行维修、维护,无需特殊工具。

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖


应用场景

1

油品计量站

流量计需要定期校准来检验它的准确性。在流量计校准时,流量系统中每一个关闭的阀必须保持绝对密封,很小的泄漏都会导致计量校准的误差,带来巨大的经济损失。将军阀门优良的密封性能确保了计量校对的准确性。国内众多原油及成品油管道计量站均采用将军阀,如:克-独原油管道、中石油西南管道等。

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖


2

多支管混输管汇

这种管汇必须频繁操作以切换不同的产品。将军双密封阀门的可靠密封性可保护各种燃油混输时不被污染。国内众多成品油混输管汇均采用将军阀,如:乌鲁木齐石化公司成品油库,中石化西南成品油管线等。

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖


3

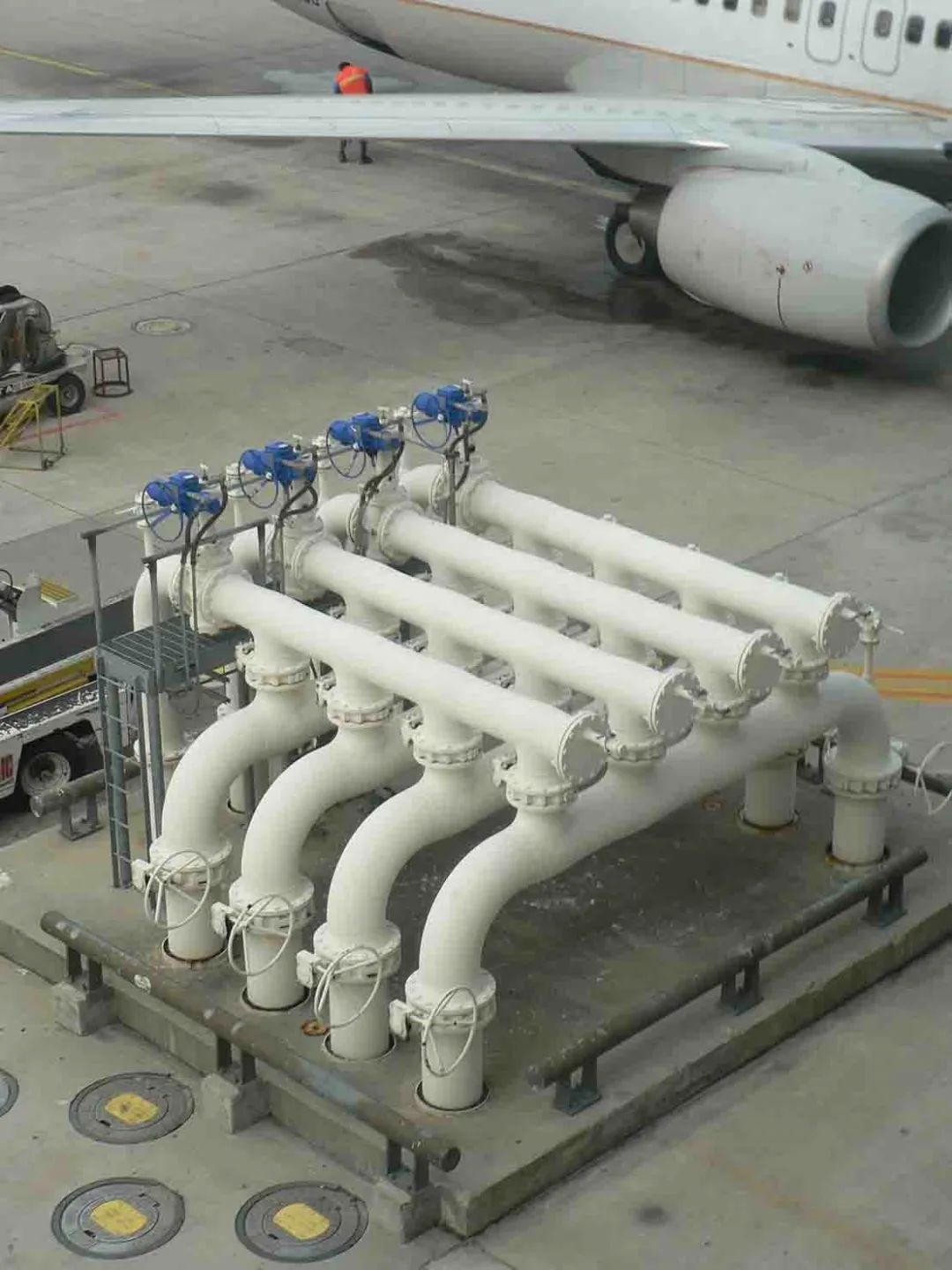

航空油料储运及加油栓隔离

航空油料储运及加油栓的隔离需要简单易行、快速关断、保持零泄露和可验证密封性的阀门。将军阀是公认的航空油料储运及加油栓隔离阀,国内近乎所有大中型机场都在使用将军阀。

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖


4

燃料装载/卸载

燃料装卸要求截断阀每天几百次的开关次数。每一次阀门都要承受全泵压操作,而且它们必须零泄漏关断,将军阀完全满足该工况要求。

前沿技术 | GENERAL VALVE®将军阀--双关断泄放旋塞阀的鼻祖

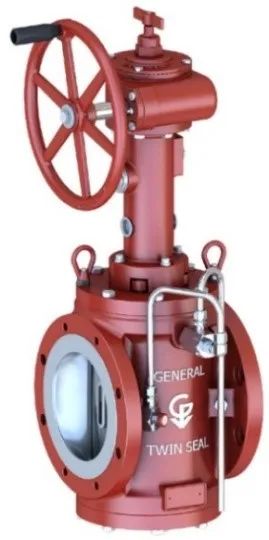

GENERAL VALVE®将军阀是一种真正实现双关断泄放(DBB)功能的旋塞阀,凭借其独特的结构和独有的技术,实现开关无摩擦和零泄露,成为了成品油计量站、航空燃料系统和油料混输系统工况的首选。

作者:张伟
