近日
我国自研水下生产装备捷报频传

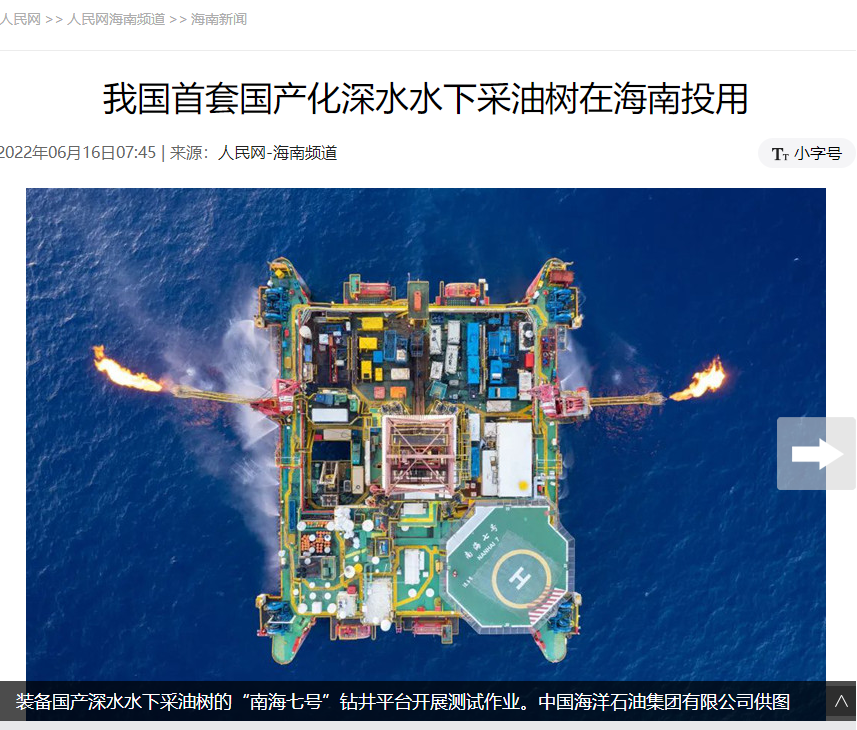

由中国海油自主研发的
我国首个
深水水下采油树和浅水水下采油树
在两个月内分别成功投用
为推动国内油气增储上产
增添利器
光有水下采油树还不够
它的“好伙伴”水下管汇
也在海上油气开发生产中
扮演着不可或缺的角色
作为水下生产系统核心设备之一
水下管汇
主要分布在海底的井口群之间
与水下采油树、油气生产平台
通过海底管线连接
具有汇集井口油气
向井口进行电、液分配
进行水下控制和监测等一系列重要功能
被喻为水下“油气枢纽站”

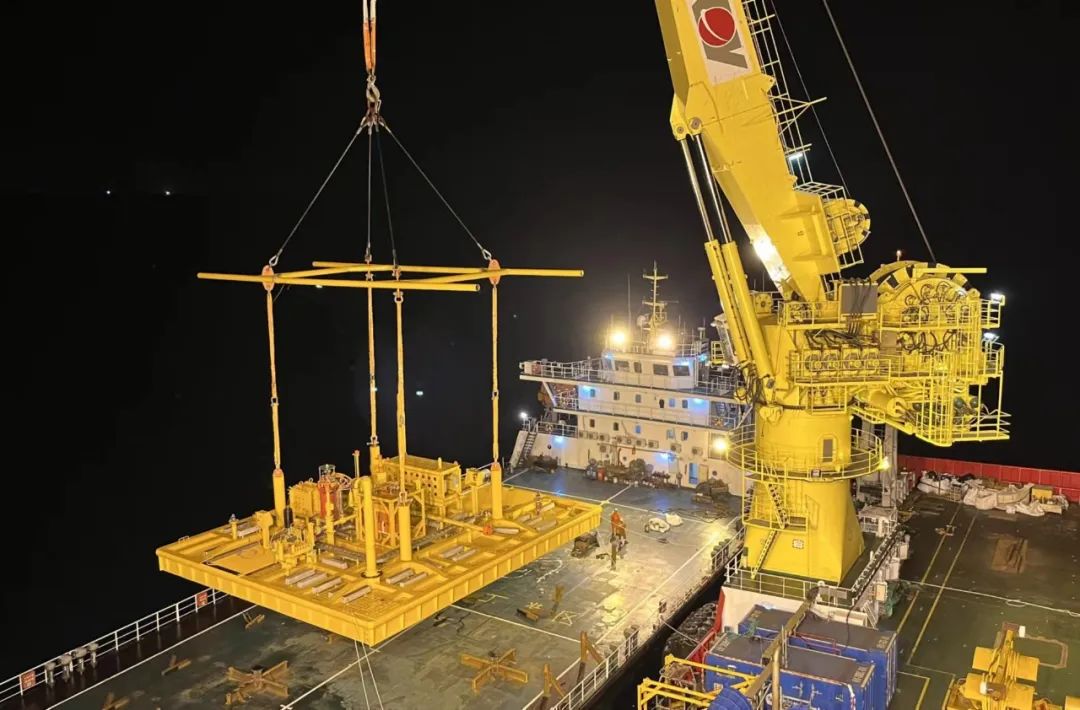

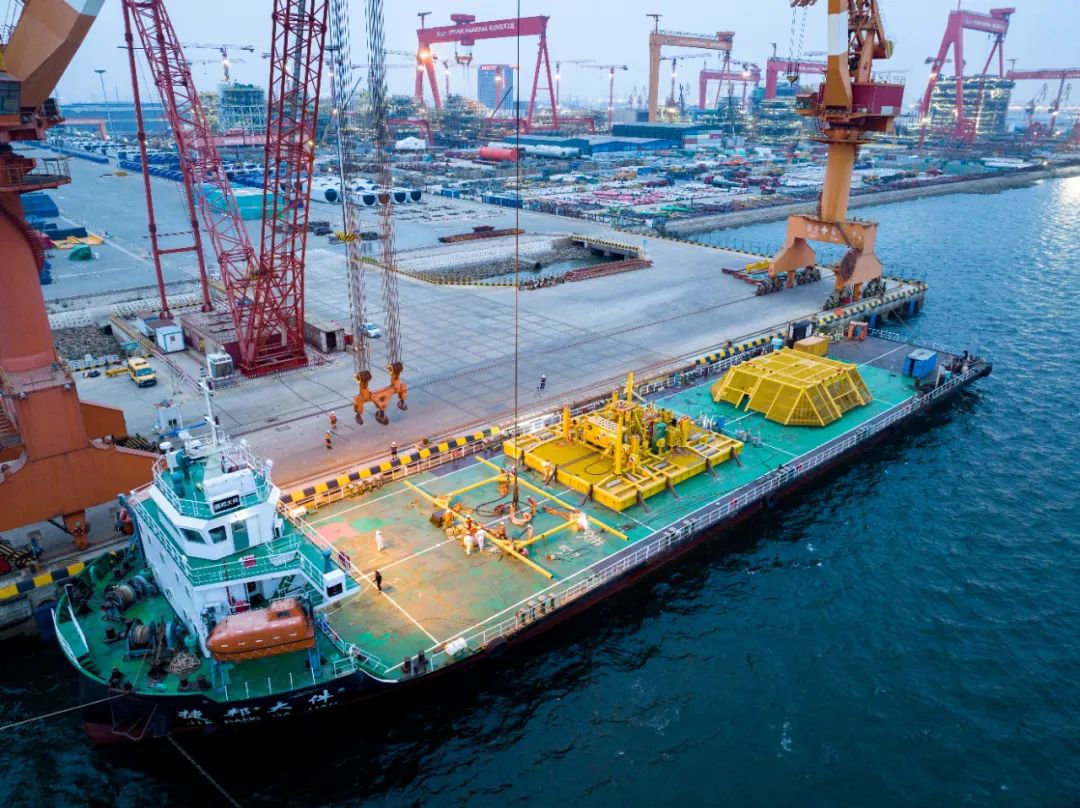

我国首套自研深水水下多功能管汇
在南海东方1-1气田乐东区块成功安装

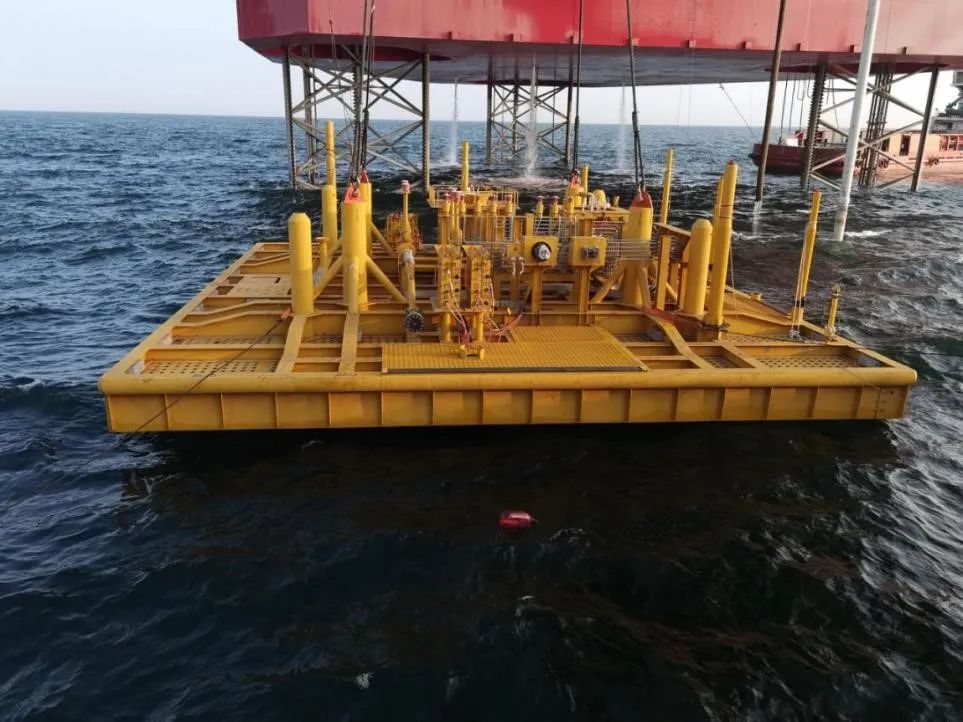

我国首套自研浅水水下中心管汇
在渤海油田锦州31-1气田成功安装
水下管汇面临着
高压、低温和海水腐蚀等环境考验
对设备密封、材料强度及制造工艺质量
都提出极大挑战
海油工程大力开展关键技术攻关
最终攻克了控制系统集成
复杂水下结构物三维设计
控制及监测设备ROV（水下机器人）操作设计
接口匹配性设计等
一系列技术难题
（点击可回顾相关内容）
那么，深水水下管汇和浅水水下管汇
有什么区别呢
？
设计水深&承压能力
在国际上
“300米”是定义深水与浅水的分界线
随着水深增加
海水带来的外压成倍增长
这就需要管汇内部的设备及管道
具备强大的承压能力
应用于渤海的浅水水下管汇
平均水深只有二三十米
而到了南海深水区
水深达到几百米甚至上千米
要保证设备及管道不被强大的压力压溃
必须在水下管汇设备选型
密封、结构材料等方面
严格执行相关标准
同时采取部分可抵消海水压力的措施
以保证水下设备的可靠性
操作方式

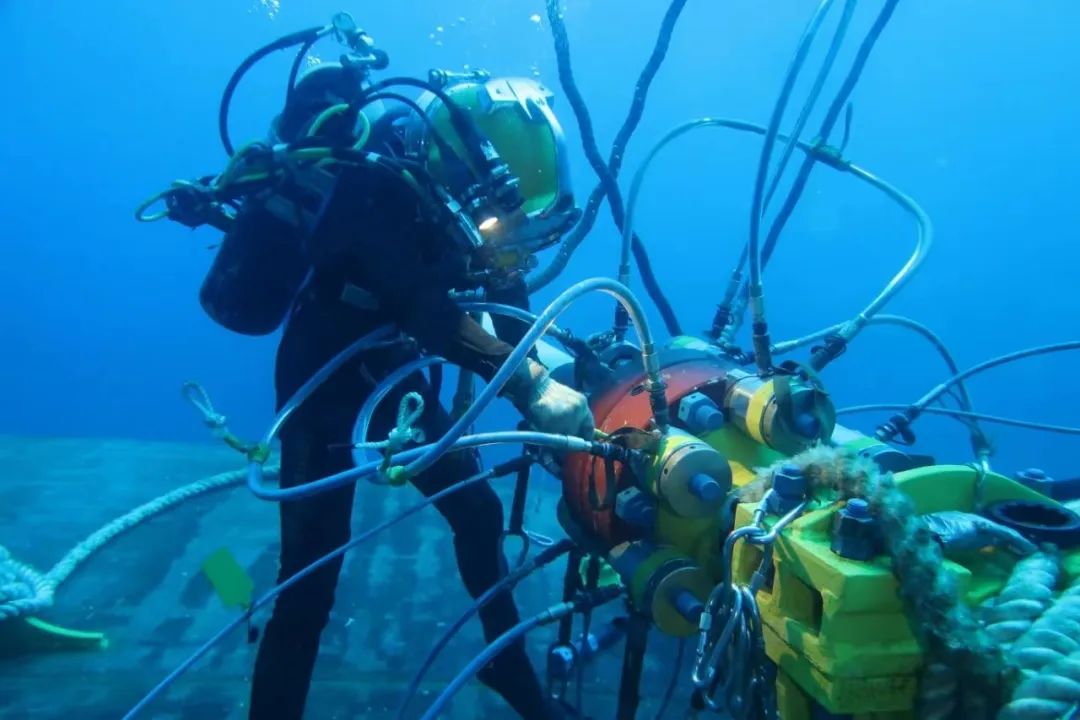

浅水水下管汇的安装和操作
一般情况下由潜水员完成
而在深水区
由于潜水员不能到达
就只能采用ROV进行作业
所以在设计过程中
浅水水下管汇的设计
要便于潜水员水下操作
而深水水下管汇则要有利于ROV的介入
因此二者内部设备的布置
和操作空间需求有着较大差别
防护要求
对于浅水水下管汇来说
更容易受到渔网、船锚和落物等
带来的损伤
以及周围海洋生物的影响
因此浅水管汇需要更严格的防护措施
而深水管汇
则在防腐涂层和阳极保护等方面
具有更高的要求
在海油工程和国内相关单位的共同努力下
水下管汇内部集成的
多台关键部件
也实现了自主研发
形成水下供应链
有效带动了国内水下油气产业升级
一南一北，一深一浅
水下多功能管汇的成功自主研发
填补了国内在水下管汇领域的技术空白
为推动水下生产系统顺利应用
奠定基础
