突破!中石油超深连续油管作业机达世界领先水平!


由北京振威展览有限公司主办的cippe线上精准营销推介会,将于4月9日上午9:30-11:30准时开播,此次精准营销推介会主题是连续管作业装备工具系列产品专场,做客直播间的企业是中石油江汉机械研究所有限公司。作为cippe线上精准营销推介会的老朋友,江汉所此次带来了多个型号的系列连续管作业机。
中石油江汉机械研究所有限公司在中国最早研发连续管作业装备,自2007年成功研制了国内首台连续管作业机以来,经过十几年的攻关,已形成了3类8种结构28个型号的全系列连续管作业机,其中最具代表性的有2"-8000m超深井连续管作业机、2"-6600m车装连续管作业机、一体化连续管作业机、海洋橇装连续管作业机和连续管钻机。


这些产品有哪些亮点?让我们先睹为快!

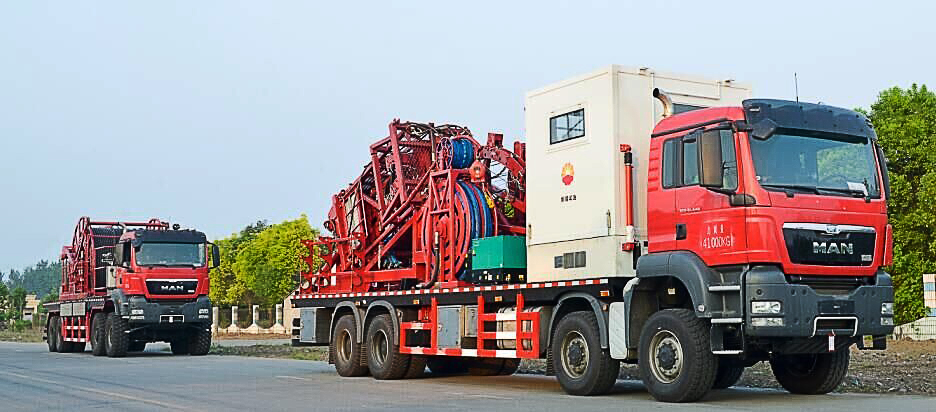

(一) 2"-8000m超深井连续管作业机


现场施工作业


滚筒车


动力橇


井口橇

2"-8000m超深井连续管作业机是我国首套超深井连续管作业装备,注入头最大提升力680kN,滚筒容量2"-8000m,塔架最大承载能力50t,整体技术达到国际领先水平,与国外同类机型相比,滚筒车尺寸最小、运输重量最轻,是目前世界上最适应我国道路运输条件的超深井连续管作业装备。
该作业机通过集成优化和模块化设计,创新了一拖三橇结构型式,提高了滚筒车有效运载能力,实现了缠管容量最大化,解决了在我国道路运输尺寸和载重受限条件下的超长连续管运输难题。该作业机满足6000m以上超深井作业,实现了8000m以内井深作业全覆盖。


注入头最大提升能力达到680kN,作业用注入头能力世界最大。


开发了首套多自由度塔架,承载能力大,实现了注入头在井口的灵活快速安装和安全支撑。


已推广应用9台套,在新疆油田、塔里木油田和苏里格气田开展了作业60余井次,作业工艺包括射孔、通洗井、钻磨桥塞、打捞、解堵、拖动压裂等,最大作业垂直深度6300m,最长水平段达到3000m,解决了普通作业机无法解决的超深井和长水平段作业难题,为6000m以上超深井、2000m以上长水平段作业提供了有力支撑。

(二) 2"-6600m车装连续管作业机


2"-6600m车装连续管作业机是针对我国川渝深层页岩气作业专门研制的一款重型车装连续管作业机,注入头最大提升力450kN,滚筒最大容量2"-6600m,适应山区复杂道路运输条件,满足深层页岩气开发6000m以上井深作业要求,为川渝页岩气高效开发提供了装备支撑。


国内率先研制了截断式大梁重载底盘车,通过滚筒下沉式安装,解决了大容量滚筒车装尺寸受限难题,整车总质量达到61t,实现了2″-6600m连续管的极限运输,解决了国外同等机型不能满足我国井场和道路条件的突出问题,达到大型滚筒重载车装技术的国际领先水平。

该作业机已成为深层页岩气开发的主力机型,在威远、长宁、昭通、涪陵页岩气示范区实现了规模应用,并不断刷新6000m以上作业井深纪录,最大作业深度达到6295m,在深层页岩气开发中显示出了不可替代的作用。现今,该作业机还广泛应用到长庆、新疆、大庆等致密油气的开发中,成为了继页岩气之后的又一个重要阵地。

中石油江汉机械研究所有限公司不仅在连续管作业机方面有创新突破并得到广泛应用,而且在连续管作业技术方面已形成了4个系列92种工具及5类60项作业工艺。

(三) 连接工具

由于连续管尾端无法与连续管或者工具串相连接,通过连接工具可以简单快捷的使连续管与连续管或井下工具串有效连接;当需要保证连接部位与连续管外径大小一致的情况下可以选择内连接工具,当需要保证连续管内通径的情况下可选择外连接工具。目前连接工具最大承压为70Mpa,抗拉强度为连续管的最大抗拉强度。连接工具适用于井下冲砂、射孔、通洗井、钻磨、打捞等作业。以复合式连接器为例,该连接器利用螺钉和卡瓦相结合的方式;目前在长庆油田苏里格区块完井工艺使用该连接器200余套,受到作业现场的一致好评。

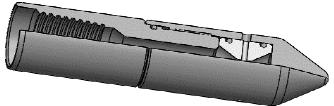

(1)复合式外连接器


(2)滚压式内连接器:


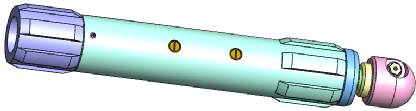

(3)螺钉式外连接器:


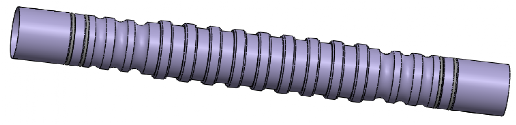

(4)可缠绕式内连接器:


(四)钻磨工具

通过连续管带钻磨工具下入井底,可对井底落物进行有效的钻磨。以钻磨桥塞为例,钻井液为动力源,在马达两端形成压力差,推动马达转子旋转并将扭矩和转速通过动力轴传递给磨鞋,磨鞋依靠底部的合金材料在钻压的作用下,磨碎落物,磨铁随循环液带出地面。钻磨工具应用在威远区块应用效果明显,平均的作业井深为4902m,水平段长1919m,最大作用深度5400m,最长水平段长2200m,平均纯磨时间为42min/只,一天可完成13.7只的桥塞。

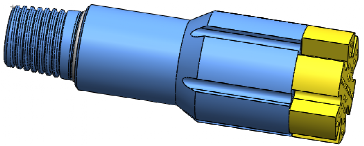

(1)磨鞋:


(2)水力震荡器:


(3)马达:


(4)旋冲钻具:


(五)切割工具

当需要对井底套管管柱进行切割时,可通过该类型工具完成对管柱有效切割。该类型工具串由水力锚定器、马达、水力割刀组合而成,通过地面流体循环产生内部压力,推动活塞压缩弹簧,将锚定器锚抓推向套管壁,锚抓卡紧在套管内壁上,固定工具串;以内部流体为动力源,在马达的两端形成压力差,推动马达转子旋转并将扭矩和转数通过传动轴传递给割刀;割刀通过循环流体产生内部压力推动活塞使刀片张开,马达带动割刀旋转产生切割动作。该工具串成功应用到青海油田区块,10min完成一段切割,割刀单刀片可完成2-3段切割。

(1)水力锚定器:


(2)水力割刀:


(3)射流工具:

该类型工具是流体以较高的射流速度,通过不同种类的工具,对套管内壁进行冲洗、切割、射孔等作业。当套管内壁需要进行清洗作业时,可配备冲洗头来进行套管的清洗,常规的清洗工具有:多孔冲洗头、旋流冲洗头、旋转冲洗头、前后换向冲洗工具等;当需要对套管进行射孔作业时,可配备喷射器对套管进行射孔作业;当需要对套管进行磨料切割作业时,可配备旋转切割工具对套管进行切割作业。

(4)多孔冲洗头:


5)旋流冲洗头:

(6)旋转冲洗头:


(7)前后换向冲洗工具:


(8)喷射射孔工具:


(9)旋转切割工具:


(六)完井工具

完井工具分为速度管柱工具,连续采气管柱完井工具;工具不同相对应的工艺也有所不同。速度管柱主要针对老井低压低产气井,常规管柱无法满足携液要求造成井底积液的井况;连续采气管柱完井工艺主要是针对新井未投产的井况。目前两种工具大部分用于长庆苏里格区块,速度管柱工具已现场累计使用500余井次;连续采气管柱工具已累计使用200余井次。

(1)回笼式堵塞器:


(2)连续管管塞:


(3)快速封堵连接器:

(4)CT悬挂器:


(5)操作窗:


(6)节流堵塞器:


(7)压裂工具:

压裂工具用于底封压裂作业,压裂工具可实现座封、循环、射孔、解堵、解封、再座封功能,可实现一次入井多次作业。为了适用致密油水平井连续管储存改造技术开发了整体长度小于2.5m的紧凑型底封压裂工具、最大外径65mm的填砂压裂工具和定向喷砂射孔底封压裂工具,强化深层储层改造一趟作业能力,提效40%以上,在YS108H9-1井实现72簇填砂分段压裂施工。
(8)底封封隔器:
